Die Rolle des digitalen roten Fadens (Digital Thread) und der modellbasierten Definition (MBD) im Maschinen- und Anlagenbau

Separate Komponenten bei Industriemaschinen werden mit dem digitalen roten Faden zusammengeführt.

Die Grundlage der modernen Produktentwicklung ist die Digitalisierung, und sie beginnt mit dem digitalen roten Faden.

Der digitale rote Faden verbindet Entwicklung, Beschaffung, Fertigung und Qualitätskontrolle mit den verschiedenen Komponenten.

Einige dieser Komponenten erstellen die sogenannte modellbasierte Definition (MBD), die die technische Zeichnung ersetzt.

Laden Sie dieses E-Book herunter, um zu erfahren, wie zukunftsorientierte Maschinenbauer und Gerätehersteller den digitalen roten Faden und die modellbasierte Definition (MBD) nutzen.

Digital Thread-Komponenten und -Technologien

Digital Thread-Technologien unterstützen die Organisation und Anordnung der Komponenten des digitalen roten Fadens, die aus allen Teilen des Unternehmens stammen.

Dies beginnt beim Engineering mit der Konstruktion von Teilen, Baugruppen, Systemen und Produkten.

Der digitale rote Faden dokumentiert darüber hinaus deren Form und Funktion anhand von Zeichnungen, Spezifikationen, Modellen und Simulationen.

All diese Definitionen werden zu Bestandteilen in Beschaffungsverträgen und Spezifikationen für die Fertigung und bilden die Grundlage für Serviceverfahren und vieles mehr.

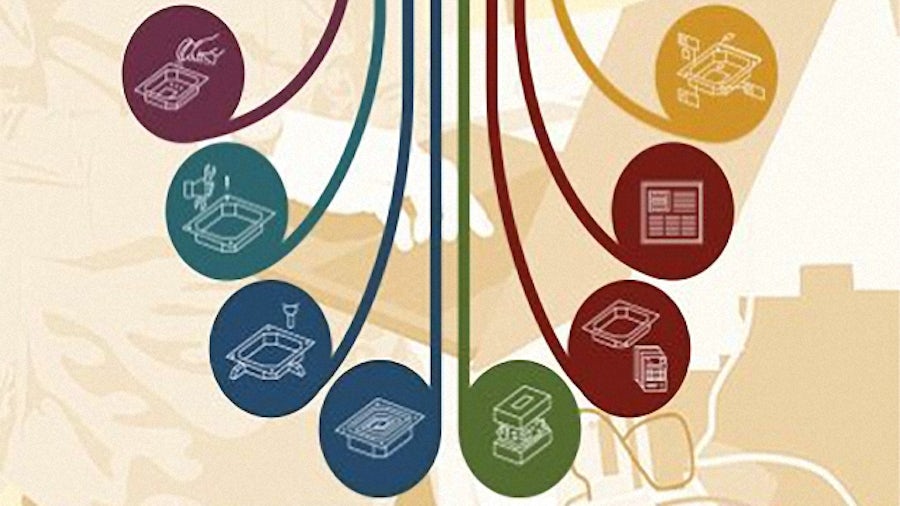

Erstellen Sie mit dem digitalen roten Faden ein Netz aus integrierten digitalen Leistungen

Jede Abteilung innerhalb eines Unternehmens gibt ihre Arbeit in digitaler Form an die nächste weiter, die sie digital verbessert und so einen Mehrwert schafft.

Das erzeugt ein Netz aus integrierten digitalen Leistungen, das digitaler roter Faden genannt wird.

Eine modellbasierte Definition (MBD) im digitalen roten Faden stellt eine zentrale Definition der Konstruktionsgeometrie sowie nicht geometrische Informationen wie Annotationen, Toleranzen, Oberflächenbeschaffenheit und vieles mehr bereit.

Dies ermöglicht es verschiedenen Abteilungen, eine einzige Definition im gesamten Entwicklungsprozess zu verwenden.

Der digitale rote Faden bei der Konstruktion von Industriemaschinen

Maschinenbauer und Gerätehersteller können den digitalen roten Faden und die MBD in allen ihren Prozessen verwenden, wie zum Beispiel:

  • Das Beschaffungsteam stellt Zulieferern im Rahmen des RFQ-Prozesses eine MBD bereit
  • Die Werkzeug-Konstruktion nutzt eine MBD, um die Details von Formen, Gussteilen und anderen Werkzeugen zu erstellen
  • Die Zerspanung verwendet eine MBD zur Generierung von Werkzeugwegen
  • Illustratoren verwenden eine MBD zum Erstellen von Instruktionen, die Illustrationen und Animationen enthalten
  • Die Qualitätskontrolle verwendet eine MBD, um Ergebnisse auf Fertigungskonformität zu vergleichen

Lesen Sie dieses E-Book, um zu erfahren, warum die MBD und alle anderen Leistungen aus dem digitalen roten Faden bei der Konstruktion von Industriemaschinen genutzt werden sollten.
